- 从崭新外型到传统一贯的高品质， MOULDTEC系列以创造优质四面成型刨木机为蓝图，从一体成型的独创外型、极其精准的切削精准度，至人性化的简易操作介面，再搭配最佳调校的组装精密度。
- MOULDTEC 系列不只全面改造及进化，更以全方位技术回应使用者及拥有者的需要。
|
|
|
|
|
|
特 性 |
|
| |
自动送料设备 (选购)
此机构可取代手动送料。提升整体加工效率，避免人为送料之潜在危险。而且操作者有足够的时间选择加工面，确保成品表面之精致性。
万能轴 (选配)
倾斜立轴 ±20° (选配)
上刀轴前后压料装置
上刀轴前后压料装置
桌面带动轮
此装置能确实且平顺地将木料送入机械，即使是湿度高或是硬度高的木材。此装置另一功能是降低工作台面之磨损。
入料台面驱动轮
此装置能确实平顺地将木料送入机械，即使是湿度高或是硬度高的木材。
变频送料系统
送料速度经变频控制，提供所需的送料速度。可依实际加工需求调整送料速度。速度范围为6~36 米/分。
刀 轴
本刀轴由两对轴承支撑，增加刀轴之稳定及降低回转时所产生之振动，另有特殊设计之防尘盖，可防止木屑进入，延长轴承之寿命。
|
|
|
MOULDTEC 四面刨规格 |
|
| |
型 号 |
MOULDTEC / 4 |
MOULDTEC / 5 |
MOULDTEC / 6 |
| 加工宽度 |
15~230 mm |
15~230 mm |
15~230 mm |
| 加工厚度 |
10~120 mm |
10~120 mm |
10~120 mm |
| 入料台面長度 |
1.6 M |
1.6 M |
1.6 M |
| 主轴马力 |
7.5 HP/10 HP |
7.5 HP/10 HP |
7.5 HP/10 HP |
| 送料马力 |
5 HP |
5 HP |
5 HP |
| 送料速度 |
6~36 M/min |
6~36 M/min |
6~36 M/min |
| 主轴直径 |
40 mm |
40 mm |
40 mm |
| 主轴转速 |
6,000 RPM |
6,000 RPM |
6,000 RPM |
| 第一下刀轴刀具直径使用范围 |
100~160 mm |
100~160 mm |
100~160 mm |
| 立轴刀具直径使用范围 |
100~180 mm |
100~180 mm |
100~180 mm |
| 横轴刀具直径使用范围 |
100~180 mm |
100~180 mm |
100~180 mm |
| 进料台面调整范围 |
10 mm |
10 mm |
10 mm |
| 立式刀头调整范围 |
50 mm |
50 mm |
50 mm |
| 水平刀头调整范围 |
30 mm |
30 mm |
30 mm |
| 送料轮直径 |
140 mm x ø35 mm |
140 mm x ø35 mm |
140 mm x ø35 mm |
| 送料钢轮宽度 |
25 mm |
25 mm |
25 mm |
| 左刀軸對面送料钢轮宽度 |
20 mm |
20 mm |
20 mm |
| 送料胶轮宽度 |
50 mm |
50 mm |
50 mm |
| 第一下刀轴最大切削量 |
10 mm |
10 mm |
10 mm |
| 第二右刀轴最大切削量 |
10 mm |
10 mm |
10 mm |
|
|
| |
• 工作台面硬铬处理。
• 本公司保留机械规格、设计特性变更之权利，恕不另行通知。
|
|
|

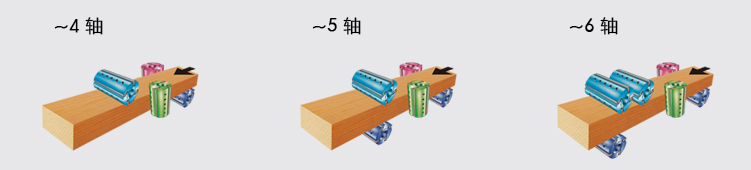

刀轴排列示意图: 其余刀轴变化，可依客户需求订制 |
|
| |
 |
|
| |
|
|
