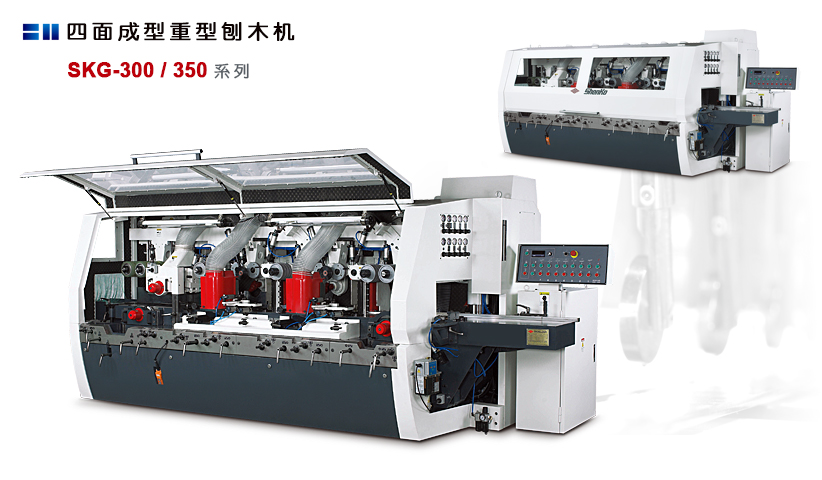

- 除了拥有原本SKG 系列的全部优点外，SKG-300 及SKG-350系列在功能上又了大幅度的提升，在木料的加工宽度上范围又更广泛，可加工更宽板的木料，同时在每支水平刀轴上，安装了外部轴承装置，使得木料成品的表面，可以呈现出最光滑的品质。
|
|
|
|
|
|
特 性 |
|
| |
气压式入料台面侧压轮
用气缸取代弹簧施加压力，除了能提供更大压力之外，在调整压力上有更大的弹性，且不会有弹性疲乏的问题。
水平刀轴外端轴承支撑
水平刀轴具有外部支撑设计，提升加工性能，且成品表面更光滑。
水平刀轴外端轴承支撑
水平刀轴具有外部支撑设计，提升加工性能，且成品表面更光滑
刀 轴
用气缸取代弹簧施加压力，除了能提供更大压力之外，在调整压力上有更大的弹性，且不会有弹性疲乏的问题。
右刀轴对面之气压式压料机构
上刀轴之气压式压料机构
|
|
|
|
规 格 |
|
| |
型 号 |
SKG-300 |
SKG-350 |
| 加工宽度 |
20~310 mm |
25~350 mm |
| 加工厚度 |
10~150 mm (200mm选购) |
10~150 mm (200mm选购) |
| 入料台面长度 (含硬铬处理) |
1.2 M |
1.2 M |
| 主轴马力 |
15 HP & 20 HP |
15 HP & 20 HP |
| 送料马力 |
7.5 HP |
7.5 HP |
| 送料速度 |
6~36 M/min |
6~36 M/min |
| 主轴直径 |
50 mm |
50 mm |
| 主轴转速 |
6,000 RPM |
6,000 RPM |
| 第一下刀轴刀具直径使用范围 |
125~180 mm |
125~180 mm |
| 立轴刀具直径使用范围 |
125~180 mm |
125~180 mm |
| 横轴刀具直径使用范围 |
125~230 mm |
125~230 mm |
| 进料台面调整范围 |
10 mm |
10 mm |
| 立式刀头调整范围 |
50 mm |
50 mm |
| 水平刀头调整范围 |
30 mm |
30 mm |
| 送料轮直径 |
140 mm x ø35 mm |
140 mm x ø35 mm |
| 送料钢轮宽度 |
25 mm |
25 mm |
| 左刀軸對面送料钢轮宽度 |
20 mm |
20 mm |
| 送料胶轮宽度 |
50 mm |
50 mm |
| 第一下刀轴最大切削量 |
10 mm |
10 mm |
| 第二右刀轴最大切削量 |
10 mm |
10 mm |
|
|
| |
• 工作台面硬铬处理。
• 本公司保留机械规格、设计特性变更之权利，恕不另行通知。
|
|
|
刀轴排列示意图: 其余刀轴变化，可依客户需求订制 |
|
| |
 |
|
| |
|
|
