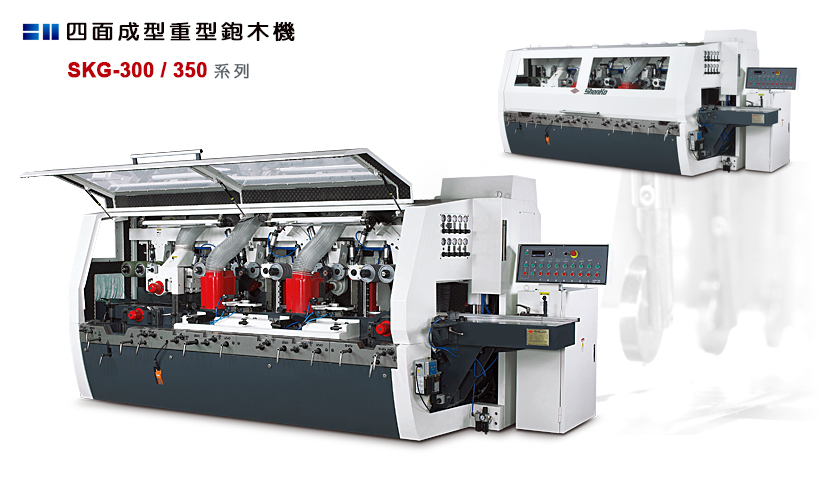

- 除了擁有原本 SKG 系列的全部優點外，SKG-300 及 SKG-350系列在功能上又了大幅度的提升，在木料的加工寬度上範圍又更廣泛，可加工更寬板的木料，同時在每支水平刀軸上，安裝了外部軸承裝置，使得木料成品的表面，可以呈現出最光滑的品質。
|
|
|
|
|
|
特 性 |
|
| |
氣壓式入料台面側壓輪
用氣缸取代彈簧施加壓力，除了能提供更大壓力之外，在調整壓力上有更大的彈性，且不會有彈性疲乏的問題。
水平刀軸外端軸承支撐
水平刀軸具有外部支撐設計，提升加工性能，且成品表面更光滑。
水平刀軸外端軸承支撐
水平刀軸具有外部支撐設計，提升加工性能，且成品表面更光滑。
刀 軸
用氣缸取代彈簧施加壓力，除了能提供更大壓力之外，在調整壓力上有更大的彈性，且不會有彈性疲乏的問題。
右刀軸對面之氣壓式壓料機構
上刀軸之氣壓式壓料機構
|
|
|
|
規 格 |
|
| |
型 號 |
SKG-300 |
SKG-350 |
| 加工寬度 |
20~310 mm |
25~350 mm |
| 加工厚度 |
10~150 mm (200mm選購) |
10~150 mm (200mm選購) |
| 入料台面長度 (含硬鉻處理) |
1.2 M |
1.2 M |
| 主軸馬力 |
15 HP & 20 HP |
15 HP & 20 HP |
| 送料馬力 |
7.5 HP |
7.5 HP |
| 送料速度 |
6~36 M/min |
6~36 M/min |
| 主軸直徑 |
50 mm |
50 mm |
| 主軸轉速 |
6,000 RPM |
6,000 RPM |
| 第一下刀軸刀具直徑使用範圍 |
125~180 mm |
125~180 mm |
| 立軸刀具直徑使用範圍 |
125~180 mm |
125~180 mm |
| 橫軸刀具直徑使用範圍 |
125~230 mm |
125~230 mm |
| 進料台面調整範圍 |
10 mm |
10 mm |
| 立式刀頭調整範圍 |
50 mm |
50 mm |
| 水平刀頭調整範圍 |
30 mm |
30 mm |
| 送料輪直徑 |
140 mm x ø35 mm |
140 mm x ø35 mm |
| 送料鋼輪寬度 |
25 mm |
25 mm |
| 左刀軸對面送料鋼輪寬度 |
20 mm |
20 mm |
| 送料膠輪寬度 |
50 mm |
50 mm |
| 第一下刀軸最大切削量 |
10 mm |
10 mm |
| 第二右刀軸最大切削量 |
10 mm |
10 mm |
|
|
| |
・ 工作台面硬鉻處理。
・ 本公司保留機械規格、設計特性變更之權利，恕不另行通知。 |
|
|

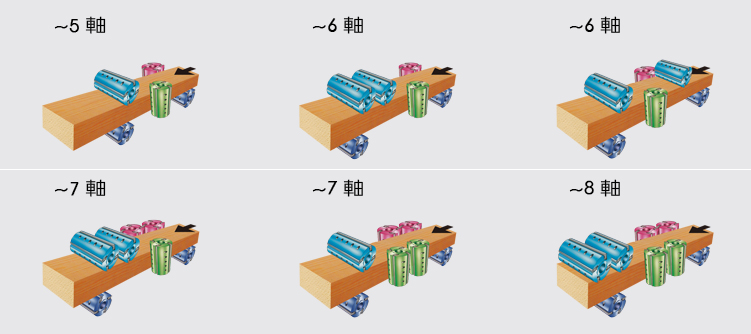

刀軸排列示意圖: 其餘刀軸變化，可依客戶需求訂製 |
|
| |
 |
|
| |
|
|
