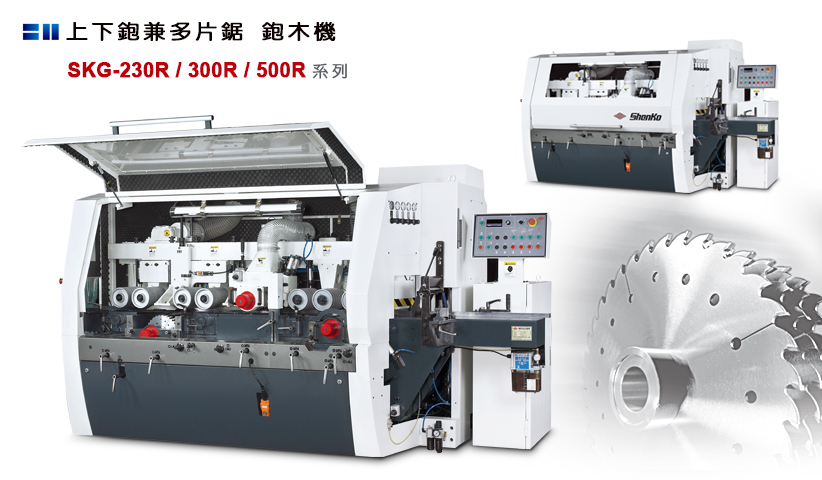

- 此機型的訴求,以四面鉋木機的外型,卻融合了雙面鉋木機以及多片鋸的功能,可以減少產品製作程序,讓操作者更方便去使用,並且能更快速完成產品的製作,在節省時間以及減少人力成本上,提供了最好的選擇。
|
|
|
|
![](images/cnp01-1_25.jpg) |
特 性 |
|
|
選購配備
此機型可搭配皮帶式送料機,讓使用者送料更方便,也使此套設備可排入整條生產線,作最好的生產規劃。
有別於不同傳統馬達使用的三角皮帶或平皮帶,本機型剖鋸軸所採用的是時規皮帶,並搭配時規皮帶輪,可將皮帶與皮帶輪打滑的情形降至最低,並在剖鋸軸馬達的左右兩側,皆使用氣壓棒來支撐馬達本體,不只讓整組剖鋸軸運轉時更穩定,更可以確保剖鋸出來的成品品質。
水平刀軸外端軸承支撐
水平刀軸具有外部支撐設計,提升加工性能,且成品表面更光滑。
水平刀軸外端軸承支撐
水平刀軸具有外部支撐設計,提升加工性能,且成品表面更光滑。
以強力的上壓板施加壓力,讓工作物件穩定。四組送料鋼輪以及二組桌面帶動輪,提供了強力的送料力量,讓物件在剖鋸時送料更順暢,並且在剖鋸軸內側,安裝可以修邊的鉅片,將木料不平整的內側修齊,讓每支木料所剖鋸出來的成品,寬度與厚度皆一致。剖鋸軸以外端軸承支撐,使剖鋸軸更穩定運轉,成品尺寸更準確。
|
|
|
|
![](images/cnp01-1_25.jpg) |
規 格 |
|
|
型 號 |
SKG-230R |
SKG-300R |
SKG-350R |
加工寬度 |
230 mm |
300 mm |
350 mm |
最大剖鋸厚度 |
75 mm |
75 mm |
75 mm |
進料台面長度 |
1.2 M |
1.2 M |
1.2 M |
第一下刀軸主軸馬力 |
10 HP |
10 HP |
10 HP |
第一上刀軸主軸馬力 |
15 HP |
15 HP |
20 HP |
鋸軸馬力 |
30 HP |
40 HP |
40 HP |
送料馬力 |
5 HP |
7.5 HP |
7.5 HP |
升降馬力 |
1 HP |
1 HP |
1 HP |
送料速度 |
6~36 M/min |
6~36 M/min |
6~36 M/min |
主軸直徑 |
50 mm |
50 mm |
50 mm |
剖片軸直徑 |
50 mm |
50 mm |
50 mm |
第一下水平刀軸轉速 |
6,000 RPM |
6,000 RPM |
6,000 RPM |
第一上水平刀軸轉速 |
6,000 RPM |
6,000 RPM |
6,000 RPM |
鋸軸轉速 |
3,200 RPM |
3,200 RPM |
3,200 RPM |
鋸軸鍵槽寬度 |
10 mm x 2 |
10 mm x 2 |
10 mm x 2 |
第一下刀軸刀具直徑使用範圍 |
125-160 mm |
125-160 mm |
125-160 mm |
第一上刀軸刀具直徑使用範圍 |
125-180 mm |
125-180 mm |
125-182 mm |
鋸片最大直徑 |
ø305 mm |
ø305 mm |
ø305 mm |
進料台面調整範圍 |
10 mm |
10 mm |
10 mm |
水平刀頭調整範圍 |
30 mm |
30 mm |
30 mm |
送料鋼輪直徑 |
140 x ø35 mm |
140 x ø35 mm |
140 x ø35 mm |
進料鋼輪寬度 |
25 mm |
25 mm |
25 mm |
出料鋼輪寬度 |
50 mm |
50 mm |
50 mm |
第一下刀軸最大切削量 |
10 mm |
10 mm |
10 mm |
|
|
|
・ 水平刀軸外端軸承支撐。
・ 上下軸氣壓式壓料裝置。
・ 防反彈裝置。
・ 工作台面硬鉻處理。
・ 本公司保留机械规格、设计特性变更之权利,恕不另行通知。 |
|
![](images/cnp01-1_25.jpg) |

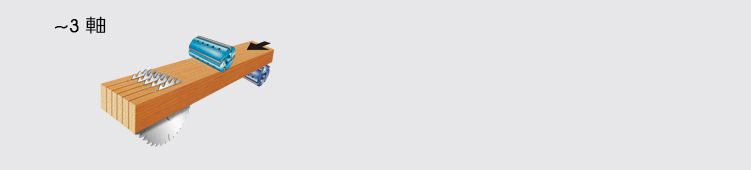

刀軸排列示意圖: 其餘刀軸變化,可依客戶需求訂製 |
|
|
