- 此机型的诉求，以四面刨木机的外型，却融合了双面刨木机以及多片锯的功能，可以减少产品制作程序，让操作者更方便去使用，并且能更快速完成产品的制作，在节省时间以及减少人力成本上，提供了最好的选择。
|
|
|
|
|
|
特 性 |
|
| |
选购配备
此机型可搭配皮带式送料机，让使用者送料更方便，也使此套设备可排入整条生产线，作最好的生产规划。
有别于不同传统马达使用的三角皮带或平皮带，本机型剖锯轴所采用的是时规皮带，并搭配时规皮带轮，可将皮带与皮带轮打滑的情形降至最低，并在剖锯轴马达的左右两侧，皆使用气压棒来支撑马达本体，不只让整组剖锯轴运转时更稳定，更可以确保剖锯出来的成品品质。
水平刀轴外端轴承支撑
水平刀轴具有外部支撑设计，提升加工性能，且成品表面更光滑。
水平刀轴外端轴承支撑
水平刀轴具有外部支撑设计，提升加工性能，且成品表面更光滑。
以强力的上压板施加压力,让工作物件稳定。四组送料钢轮以及二组桌面带动轮,提供了强力的送料力量,让物件在剖锯时送料更顺畅,并且在剖锯轴内侧,安装可以修边的锯片,将木料不平整的内侧修齐,让每支木料所剖锯出来的成品,宽度与厚度皆一致。剖锯轴以外端轴承支撑,使剖锯轴更稳定运转,成品尺寸更准确。
|
|
|
|
|
规 格 |
|
| |
型 号 |
SKG-230R |
SKG-300R |
SKG-350R |
| 加工宽度 |
230 mm |
300 mm |
350 mm |
| 最大剖锯厚度 |
75 mm |
75 mm |
75 mm |
| 进料台面长度 |
1.2 M |
1.2 M |
1.2 M |
| 第一下刀軸主轴马力 |
10 HP |
10 HP |
10 HP |
| 第一上刀軸主轴马力 |
15 HP |
15 HP |
20 HP |
| 锯轴马力 |
30 HP |
40 HP |
40 HP |
| 送料马力 |
5 HP |
7.5 HP |
7.5 HP |
| 升降马力 |
1 HP |
1 HP |
1 HP |
| 送料速度 |
6~36 M/min |
6~36 M/min |
6~36 M/min |
| 主轴直径 |
50 mm |
50 mm |
50 mm |
| 剖片轴直径 |
50 mm |
50 mm |
50 mm |
| 第一下水平刀轴转速 |
6,000 RPM |
6,000 RPM |
6,000 RPM |
| 第一上水平刀轴转速 |
6,000 RPM |
6,000 RPM |
6,000 RPM |
| 锯轴转速 |
3,200 RPM |
3,200 RPM |
3,200 RPM |
| 锯轴键槽宽度 |
10 mm x 2 |
10 mm x 2 |
10 mm x 2 |
| 第一下刀轴刀具直径使用范围 |
125-160 mm |
125-160 mm |
125-160 mm |
| 第一上刀軸刀具直徑使用範圍 |
125-180 mm |
125-180 mm |
125-182 mm |
| 锯片最大直径 |
ø305 mm |
ø305 mm |
ø305 mm |
| 进料台面调整范围 |
10 mm |
10 mm |
10 mm |
| 水平刀头调整范围 |
30 mm |
30 mm |
30 mm |
| 送料钢轮直径 |
140 x ø35 mm |
140 x ø35 mm |
140 x ø35 mm |
| 进料钢轮宽度 |
25 mm |
25 mm |
25 mm |
| 出料钢轮宽度 |
50 mm |
50 mm |
50 mm |
| 第一下刀轴最大切削量 |
10 mm |
10 mm |
10 mm |
|
|
| |
• 水平刀轴外端轴承支撑。
• 上下轴气压式压料装置。
• 防反弹装置。
• 工作台面硬铬处理。
• 本公司保留机械规格、设计特性变更之权利，恕不另行通知。
|
|
|

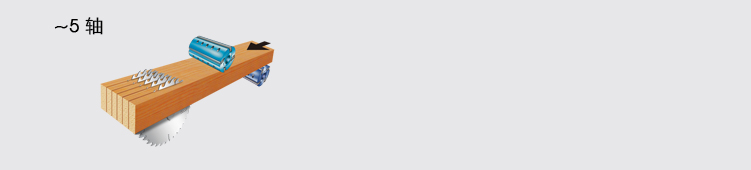

刀轴排列示意图: 其余刀轴变化，可依客户需求订制 |
|
| |
 |
|
| |
|
|
|
