- 针对实木地板以及复合式地板，二段式的送料方式，前段送料机为堆叠送木料用，后段缓冲式送料机是为了让木料及木料在行进时没有间隙，以紧密贴合的方式进入机台切削，以达到最大精确度，高速的送料速度，让生产效能可以大大地提升，在质与量之间，二者兼顾。
|
|
|
|
|
|
特 性 |
|
| |
单段地板送料机特性：
• 地板输送及中央位置压料。
• 地板可连续送入机器。地板间无空隙。
• 真空吸引装置可使木料贴合送料皮带，减少送料皮带磨损。
真空地板送料机 : AT-07
• 送料马达 : 2 HP (变频控制)
• 送料速度: 10~80 M/min
• 长度 : 3500 mm
• 附有真空吸引装置
双工作台板（选配）
上台板具有沟槽，可减少地板与工作台面之摩擦。除了可延长工作台之使用寿命，而且工作台板磨损时，更换容易。
双重气缸压料轮
立轴部份的双重气缸压料轮，让木料在高速行进时不会突然翘起，可确保地板榫头前后端皆精准。
第一下刀轴
第一下刀轴桌面，可选购双修边桌面来设定宽度，亦可当一般下刀轴使用。
|
|
|
规 格 |
|
| |
型 号 |
SKG-230H |
| 加工宽度 |
10~230 mm |
| 加工厚度 |
10~120 mm |
| 进料台面长度 |
1.2 M |
| 主轴马力 |
10 HP & 15HP |
| 送料马力 |
7.5 HP |
| 送料速度 |
10~60 M/min |
| 主轴直径 |
40 mm (50 mm 选购) |
| 第一下水平轴转速 (附正逆转) |
6,000 RPM |
| 立轴转速 |
7,200 RPM (8,000 RPM 选购) |
| 上水平刀轴转速 |
7,200 RPM (8,000 RPM 选购) |
| 第一下刀轴刀具直径使用范围 |
100~160 mm |
| 立轴刀具直径使用范围 |
110~180 mm |
| 横轴刀具直径使用范围 |
110~180 mm |
| 进料台面调整范围 |
10 mm |
| 立式刀头调整范围 |
50 mm |
| 水平刀头调整范围 |
30 mm |
| 送料轮直径 |
140 x ø35 mm |
| 送料钢轮宽度 |
25 mm |
| 左刀轴对面送料钢轮宽度 |
20 mm |
| 送料胶轮宽度 |
50 mm |
| 第一下刀轴最大切削量 |
10 mm |
|
第二右刀轴最大切削量 |
10 mm |
|
|
| |
• 附前段式送料机
• 附缓冲式送料机
• 立轴部份附双重气缸压料轮
• 工作台面硬铬处理
• 本公司保留機械規格、設計特性變更之權利，恕不另行通知。
|
|
|

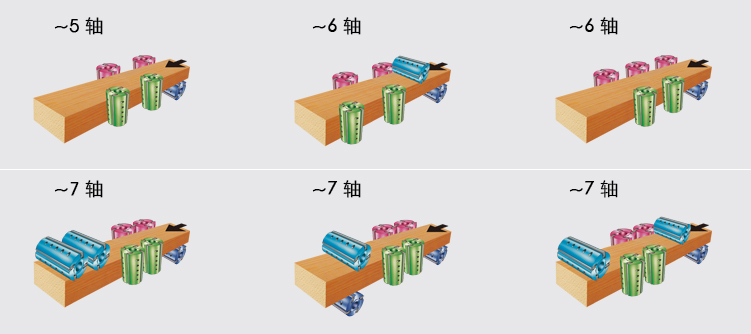

刀轴排列示意图: 其余刀轴变化，可依客户需求订制 |
|
| |
 |
|
| |
|
|
