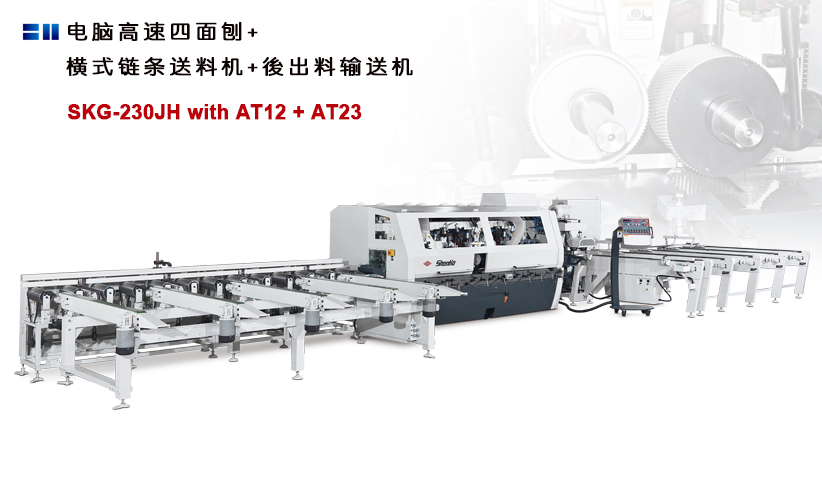

- 森科新一代机种，电脑高速四面刨，主要用于建筑材、壁板、指接料...各式长木料加工，搭配线上磨刀设备以及横式链条送料机，让成品不单只是拥有光洁的表面，而在加工的效率上更是能大大提升。
|
|
|
|
|
|
特 性 |
|
| |
横式链条送料机 : AT12
• 送料宽度 : 20~230 mm
• 送料高度 : 10~150 mm
• 工作长度 : 1,000~5,000 mm
• 待料区 : 2 M (可依木料尺寸做调整)
• 送料马力 : 7.5 HP
• 送料速度: 10~120 M/min
• 送料轮直径 : ø200 mm
• 横式链条送料马力 : 3 HP
后出料输送机 : AT23
• 送料宽度 : 20~230 mm
• 送料高度 : 10~150 mm
• 工作长度 : 1,500 mm~可訂製
• 待料区 : 2 M (可依木料尺寸做调整)
• 送料马力 : 3 HP
• 送料速度: 30~140 M/min
• 送料轮直径 : ø132 mm
• 链条送料马力 : 3 HP
移动式触控面板
• 采用10.4英吋高解析度触控萤幕。
• 可记忆多组生产模组。
• 输入刀头外径后，电脑自动校刀，缩短校刀时间。
• 远端监控(机械故障远端排除，生产模组远端集中管理) 。
• 使用精密螺杆，搭配译码器可使精度大大提升。
• 刀轴定位后，油压固定以确保定位精度。
• 机械故障显示，加速故障排除。
没有装置线上磨刀设备，木料加工面有明显刀痕。
装置线上磨刀设备，加工速度在80米/分以下，加工面不会有刀痕产生。
线上磨刀设备
线上磨刀设备可以延长刀具的使用时间，并使加工表面无刀痕，呈现完美的加工表面。
线上磨刀设备
线上磨刀设备可以延长刀具的使用时间，并使加工表面无刀痕，呈现完美的加工表面。
第一上方送料轮
更强化的第一上方送料轮，内置特殊装置可使送料不卡料，搭配下方气压式工作台面滚轮，则确保送料更为顺畅。
机械结构变形分析
机械结构变形分析、规矩共构解析，使得整体机座在转运时更稳定，维持加工高品质。
|
|
|
|
|
规 格 |
|
| |
型 号 |
SKG-230JH |
| 加工宽度 |
30~230 mm |
| 加工厚度 |
10~150 mm |
| 入料台面長度 (含硬铬处理) |
1.2 M |
| 主轴马力 |
20 HP / 25 HP (30HP选购) |
| 送料马力 |
20HP / 25HP |
| 送料速度 |
10~120 M/min |
| 主轴直径 |
40 mm (50 mm选购) |
| 主轴转速 |
6,000 RPM |
| 第一下刀轴刀具直径使用范围 |
125~180 mm |
| 立轴刀具直径使用范围 |
150~200 mm |
| 横轴刀具直径使用范围 |
150~230 mm |
| 进料台面调整范围 |
10 mm |
| 立式刀头调整范围 |
50 mm |
| 水平刀头调整范围 |
30 mm |
| 送料轮直径 |
200 mm x ø35 mm |
| 送料钢轮宽度 |
50 mm |
| 左刀軸對面送料钢轮宽度 |
20 mm (可加宽) |
| 送料胶轮宽度 |
50 mm |
| 第一下刀轴最大切削量 |
10 mm |
|
|
| |
• 水平刀轴外端轴承支撑。
• 线上磨刀设备。
• 工作台面硬铬处理。
• 本公司保留机械规格、设计特性变更之权利，恕不另行通知。
|
|
|

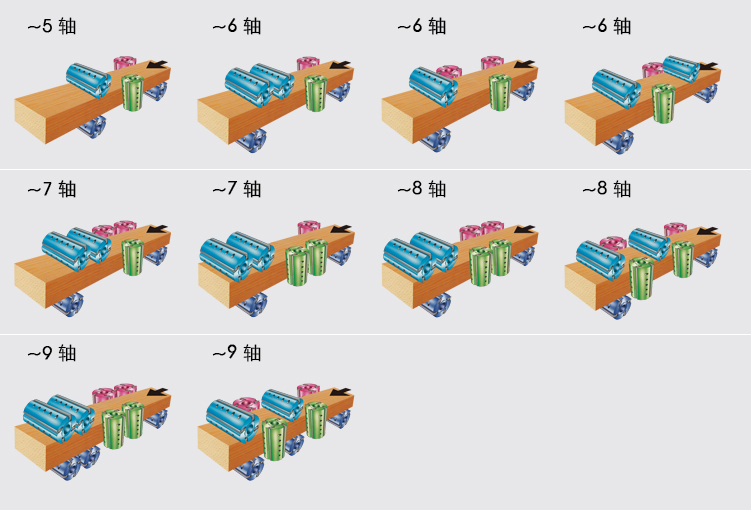

刀轴排列示意图: 其余刀轴变化，可依客户需求订制 |
|
| |
 |
|
| |
|
|
